Гофрированные трубы ПВХ

Характеристики

Трубы гибкие гофрированные из самозатухающего ПВХ 16-63мм.

применяются для открытой и скрытой проводки по стенам (в стенах), потолкам (в потолках)из сгораемых и несгораемых материалов. Негорючий самозатухающий материал ПВХ исключает возможность возгорания от короткого замыкания и распространения пламени по трубе. ТУ 3464-001-18669258-99 ГОСТ 50827-95 (МЭК 670-89) Цвет серый RAL 7035 Степень защиты IP 55 по ГОСТ 14254 (МЭК 529) Температура монтажа от -5С до +90С Диапазон рабочих температур от -40С до +45С Механическая прочность 350 (750 - тяжелые) Н на 5 см при +20С Сопротивление изоляции 100 Мом в течение 1 мин. (500V) Диэлектрическая прочность 2000В в течение 15 мин. (50 Гц.) Огнестойкость не поддерживает горение до 650С

Гофрированные трубы ПНД

Характеристики

Трубы гибкие гофрированные из ПНД 16-63 мм

применяются для открытой и скрытой проводки по стенам (в стенах), потолкам (в потолках) из несгораемых и трудно-сгораемых материалов. Материал ПНД (полиэтилен низкого давления) является экологически чистым и позволяем монтировать изделия, выдерживая широкий температурный диапазон без изменения механических и изоляционных свойств. ТУ 3464-001-18669258-99 ГОСТ 50827-95 (МЭК 670-89) Цвет черный RAL 9011, красный, синий Степень защиты IP 55 по ГОСТ 14254 (МЭК 529) Температура монтажа от -25С до +90С Диапазон рабочих температур от -40С до +45С Механическая прочность от 350 Н на 5 см при +20С Сопротивление изоляции 100 Мом в течение 1 мин. (500V) Диэлектрическая прочность 2000В в течение 15 мин. (50 Гц.)

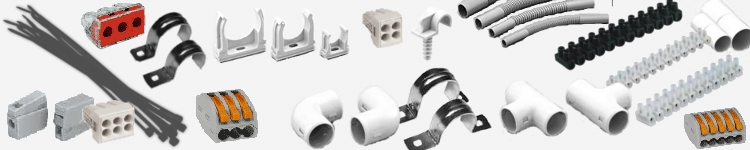

Аксессуары для труб

Дополнительная информация

Схема укладки гофрированных труб ПВХ и ПНД

Гофрированные трубы (гофра ПВХ и ПВД) представляют собой полые трубчатые каналы на пластиковой основе и обладают высокой гибкостью, за счет чего практически не нуждаются в дополнительной фурнитуре. Их можно прокладывать как при монтаже новых кабельных систем, так и при реконструкции уже существующих.
Такие конструкции рассчитаны на длительную эксплуатацию и могут устанавливаться в жилых помещениях, офисах, а также в производственных помещениях. Обычно их используют при прокладке электрических, телефонных и телевизионных кабелей, так как они обеспечивают защиту сетей от механических повреждений.
Диаметр труб ПВХ от 16 до 63 мм с возможностью выбора прочности стенок для различного применения (легкая и тяжелая серии). Имеется полный набор аксессуаров для всех видов труб. Для быстрой прокладки и замены кабеля используется стальная протяжка.
Легкие гофрированные трубы (гофра ПВХ) используют для компактной укладки кабельной проводки и ее защиты внутри зданий. Трубы незаменимы при прокладке кабеля в объемах фальшполов и потолков, где применение коробов может оказаться не совсем удобным решением ввиду их ограниченной гибкости. При этом допускается применение труб в сочетании с различными типами кабелей: электрические кабели, телефонные, компьютерные и т. п.
Тяжелые трубы из поливинилхлорида прокладывают в полах под слоем бетона, под землей, так как они выдерживают большие транспортные нагрузки.

Правила прокладки гофрированных труб ПВХ D 16-63мм

При прокладке гофрированных труб (гофра ПВХ) следует избегать острых углов, а также близкого расположения нескольких углов.
Рабочее расстояние для протяжки провода по гофре ПВХ составляет 20 - 25 м с максимальным количеством правильно выложенных 4-5 углов.
При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы.
Недопустима протяжка в одной трубе одновременно нескольких сетей.
Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на расстоянии друг от друга.
При монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям, протяжка провода производится после того, как стена уже сформирована.
Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания.
